製品情報
ダイヤルゲージスタンド

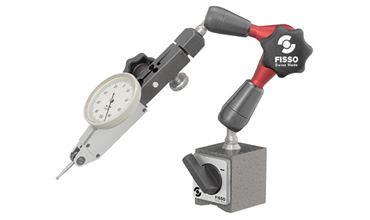

ストラト XS13.50
動作半径 : 130mm
メーカー：バイテラ社（スイス）
最小サイズのストラトラインのモデル。工作機械や測定装置内で、また狭い空間でタッチプローブ式測定機器を取り付けて使用するのに最適です。
プリテンションの調整はできません。
- 特長
- スイッチマグネット（S2）付き
| モデル | 全高 mm |
動作半径 mm |
微動調整1,2 mm |
ベースのサイズ mm |
吸着力 (約)N |
注文番号 |
|---|---|---|---|---|---|---|
| XS-13 F+TMS | 210 | 130 | Ø 8 | Ø 30×25 | 150 | XS13.20 |
| XS-13 F | 185 | 130 | Ø 8 | – | – | XS13.30 |
| XS-13 f+C | 201 | 130 | Ø 8 | Ø10×40 | – | XS13.41 |
| XS-13 F+S2 | 220 | 130 | Ø 8 | 34x30x35 | 300 | XS13.50 |
全モデルとも、 ダイヤルゲージ / タッチプローブ式測定機器は含みません。
1マイクロ微動調整装置はダブテールと取付け穴付きです。
2US（米国）規格：取付け穴径 3/8″ 付きマイクロ微動調整装置の注文番号は「nnnn.n5」です（例：XS13.25）。
