製品情報
シルバックスキャン

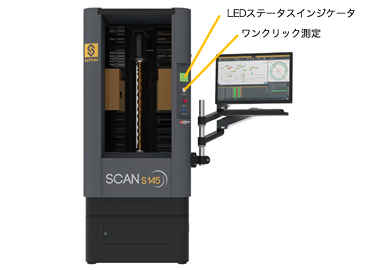

Scan S145
光学式 非接触測定器システム
測定範囲:直径0.2~145mm
最小表示量：0.0001mm
メーカー：シルバック社（スイス）
- 特長
- 特許取得Reflexscan（自動プログラミング）搭載、測定箇所を自動提案
- 測定ワークの長さは最大615mm
- 完全な2次元パーツスキャン + 回転式（疑似）3次元スキャン
- 圧倒的検査時間短縮・ 効率化・ 不良品の削減による生産性の向上に貢献
- 早期投資回収
- リフレックス・スキャン＋ソフトウェア:
高度なプログラムと機能により、測定プログラム作成もアイコンでグラフィカルにわかりやすく - ワークやセンタ類の着脱・段取替えも簡単
| 型式 | S145L | |
|---|---|---|
| 注文コード | 902.4145 | |
| 直径 | 長さ | |
| 測定範囲 [mm] | φ0.2-145 | 615 |
| 最小表示量 [mm] | 0.0001 | 0.0001 |
| 最大誤差[mm] | （1.5 + D〔mm〕/100）μm | （4 + L〔mm〕/200）μm |
| 繰り返し精度[μm] | 2σ ＝ 0.5 | 2σ ＝ 1.0 |
| 保持可能直径[mm] | 254 | 615 |
| ローテーション分解能[°] | 0.0003 | |
| 軸方向測定速度[mm/秒] | 80 | |
| 軸方向位置決め速度[mm/秒] | Up to 200 | |
| ローテーショナル測定速度[°/秒] | 360 | |
| ヘッドストック | 静的・動的測定用ロータリーヘッドストック | |
| 部品の最大質量[kg] | 60 | |
| 重量[kg] | 530 | |
- 標準セット内容
- 仕様に基づいた本体
- アダプター : モールズMT2（注文番号902.6260）
- PC本体、ディスプレイ、キーボード、マウス
- Windows多言語オペレーションシステム
- リフレックス・スキャン＋ ソフトウェア
- 取扱説明書
