シルバックスキャン

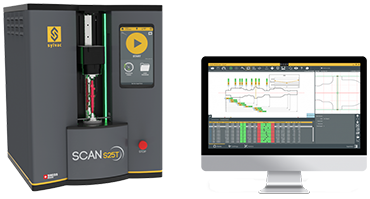

Scan S25/S25T
光学式 非接触測定器システム
測定範囲：直径0.05～26mm
最小表示量：0.0001mm
メーカー：シルバック社（スイス）
小さな円筒形状部品の外径・長さ・角度・R寸法や交点をはじめ、各種ネジ（メートルネジ・インチネジやボールネジ、骨接合用の骨ねじ、歯科インプラント）などを正確に測定できる、超小型の回転式投影器（新世代複合測定器）です。また、ねじ形状を解析するために、ねじれ角に沿ってカメラを最大30度まで傾ける軸傾斜（チルト）機能を備えたS25Tと、チルト機能なしのS25を用意しています。
- 特長
- 机の上にも置ける、幅45㎝、高さ59㎝、奥行き52㎝の超小型
- どなたでも簡単に操作できる、新しいタッチスクリーンコントロールパネルを採用

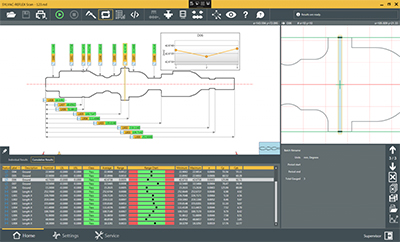

- Reflex Scan+ソフトウェアにより、多数の要素を簡単かつ直感的に測定
- 部品は、両センター支持の他に、チャック等様々なアクセサリを使用してクランプ可能
- 特殊で複雑なねじ形状も簡単に測定できるウイザードソフトウェア（対話型プラグラム）搭載
- すばやく簡単なアクセサリ交換システム
| 型式 | S25 | S25T | ||
|---|---|---|---|---|
| 注文コード | 902.4020 | 902.4025 | ||
| 直径 | 長さ | 直径 | 長さ | |
| 測定範囲 [mm] | φ0.05-26 | 200 | φ0.05-26 | 200 |
| 最小表示量 [mm] | 0.0001 | 0.0001 | 0.0001 | 0.0001 |
| 最大誤差[mm] | （1.0 + D〔mm〕/100）μm | （3 + L〔mm〕/200）μm | （1.0 + D〔mm〕/100）μm | （3 + L〔mm〕/200）μm |
| 繰り返し精度[μm] | 2σ ＝ 0.5 | 2σ ＝ 0.8 | 2σ ＝ 0.5 | 2σ ＝ 0.8 |
| 保持可能直径[mm] | 51 | 200 | 51 | 200 |
| ねじ測定時の傾斜角度[°] | – | 30° | ||
| ローテーション分解能[°] | 0.0003 | 0.0003 | ||
| 軸方向測定速度[mm/秒] | 60 | 60 | ||
| 軸方向位置決め速度[mm/秒] | Up to 120 | Up to 120 | ||
| ローテーショナル測定速度[°/秒] | 1rps | 1rps | ||
| ヘッドストック | 静的・動的測定用ロータリーヘッドストック | 静的・動的測定用ロータリーヘッドストック | ||
| 部品の最大質量[kg] | 3 | 3 | ||
| 大きさ[mm] | W450×H590×D520 | W450×H590×D520 | ||
| 重量[kg] | 73 | 73 | ||
ねじの測定
シャフト形状ワークの中でもネジ形状の解析は重要な要素であり、またその測定は非常に手間の掛かる作業です。
Sylvacスキャンはネジ形状の解析も可能です。ウォームネジの測定には実際の寸法に基づいた輪郭を投影するために、ねじれ角に沿ってワークを傾けるシステムを搭載したS25Tが必要です。
